石油精密弯头测量方式

时间：2015-11-20 17:17　作者：振兴焊接弯头　点击： 次

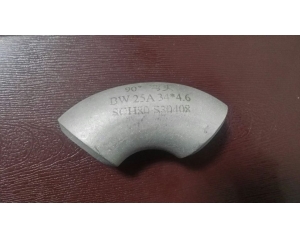

        1.所谓焊接弯头，通常焊接弯头都是设备、石油上面。那么到底焊接弯头我们如何测量，我们根据实际什么样的办法测量。如上图，这个弯头是DN25《A》-SCH80。我们要知道，DN2弯头的口径是33.7当然，厚度是4.6.当然对方有时候让直接打字写成34.不过正常都是33.7的钢管。

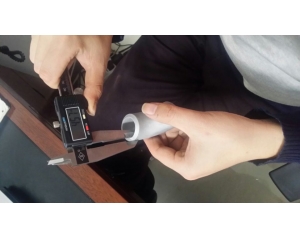

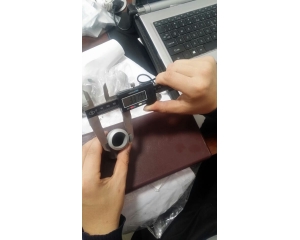

       2.我们从焊接弯头的口径进行开始测量，所谓在进行测量的时候，我们要顺理成章的测量，也就是我们任何一个角度点进行测量的时候，我们要看如图的卡尺的度，我们要求度达到0.02mm的误差。也就是实际为2道的误差。

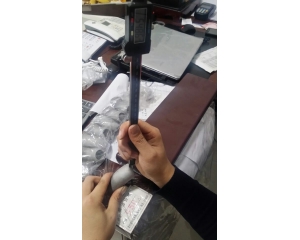

       3.我们在进行测量焊接弯头的高度。这个高度也是非常重要的，如果设备上面使用高度达不到，那么在进行安装焊接出来时候，我们肯定会发现弯头连接件出来的高度是不一样的，因为钢管的平行度是一样的。如图，弯头的高度我们可以仔细测量，正常是误差0.02mm的。图上可以看出，这个弯头R是标准的，不过每批也是不同，但是达到0.5mm之内就是属于国标范围之内。

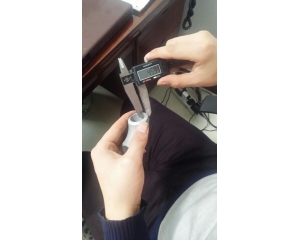

     4.我们在进行看弯头的壁厚问题，通常都是规定允许壁厚偏差0.875的范围，但是薄弯头我们可以计算一下，其实偏差并不大，但是厚的弯头整体来说这样偏差就过于太大，许多工程都是采取偏差壁厚0.9的范围，他们就发现了设计的偏差率太大，所以自己降低壁厚的偏差程度，因为弯头壁厚不均匀，导致弯头内径圆滑度不够。整体来说是直径影响到了弯头的流量问题。我们如图的测量方式，我们要仔细的测量也就是四周的测量问题。
